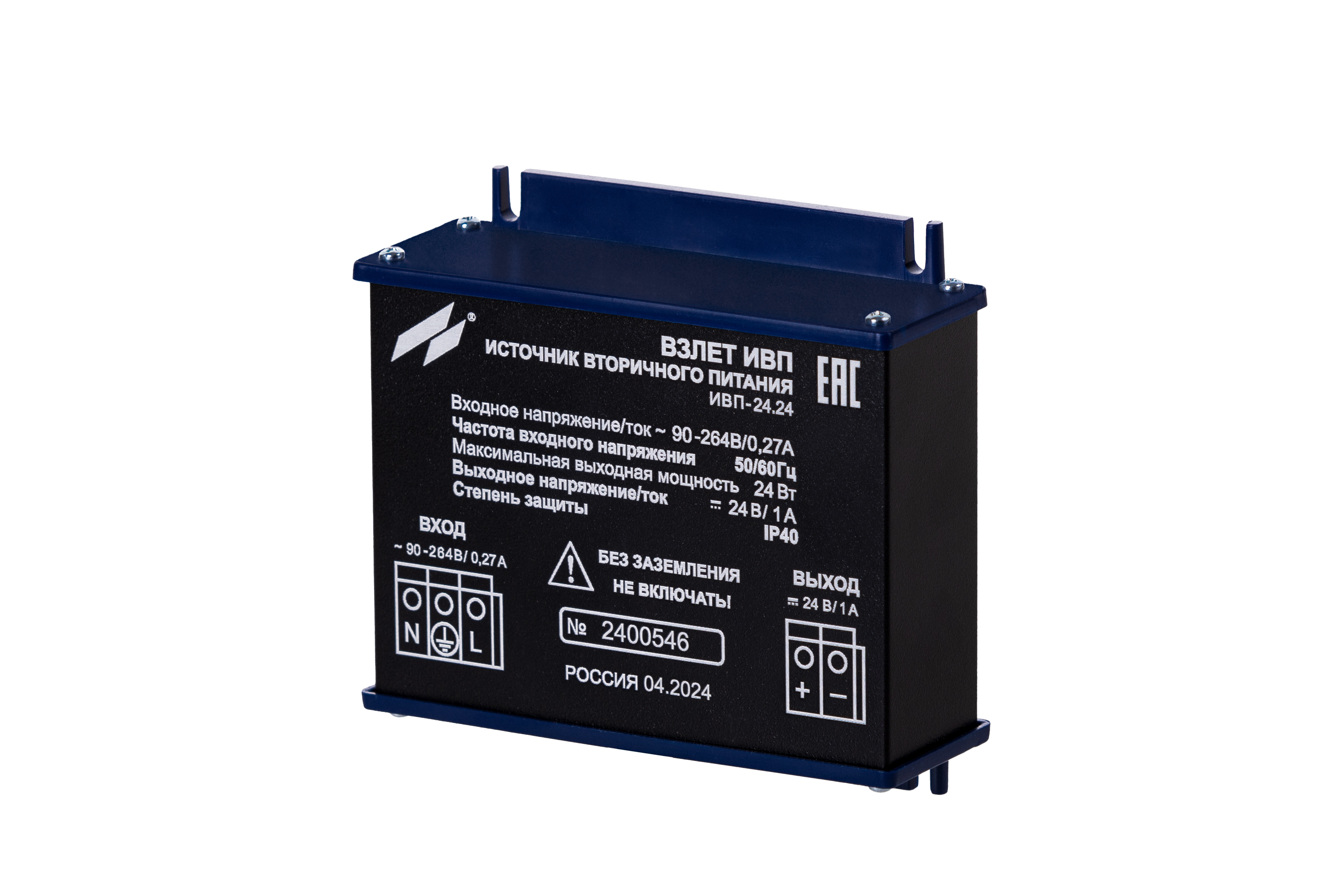

ВЗЛЕТ ИВП

Источники вторичного питания

Предназначены для питания измерительной аппаратуры в условиях промышленной эксплуатации.

В приборах ГК ВЗЛЕТ в зависимости от требуемой мощности потребления могут использоваться источники вторичного питания HDR-15-24 (15 Вт), HDR-30-24 (30 Вт) и Взлет ИВП-ИВП-24.24(24 Вт).

HDR-15-24, HDR-30-24 – применяются в составе приборов ВЗЛЕТ МР, ВЗЛЕТ УР, ВЗЛЕТ РСЛ, ВЗЛЕТ ЭР, ВЗЛЕТ ЭМ, ВЗЛЕТ ТЭР, ВЗЛЕТ ТСР-М, КИВ ВЗЛЕТ (ИВК-102) и ВЗЛЕТ АС.

Взлет ИВП-24.24 - применяются в составе комплексов приборов (в том числе для АЭС) и в приборах ВЗЛЕТ ППД, КИВ ВЗЛЕТ (ИВК-101, ИВК-103).

Функциональные возможности:

широкий диапазон значений входного напряжения;
высокий уровень стабилизации выходного напряжения;
низкий уровень пульсаций выходного напряжения;
наличие защиты от перегрузки по выходу с автоматическим восстановлением.

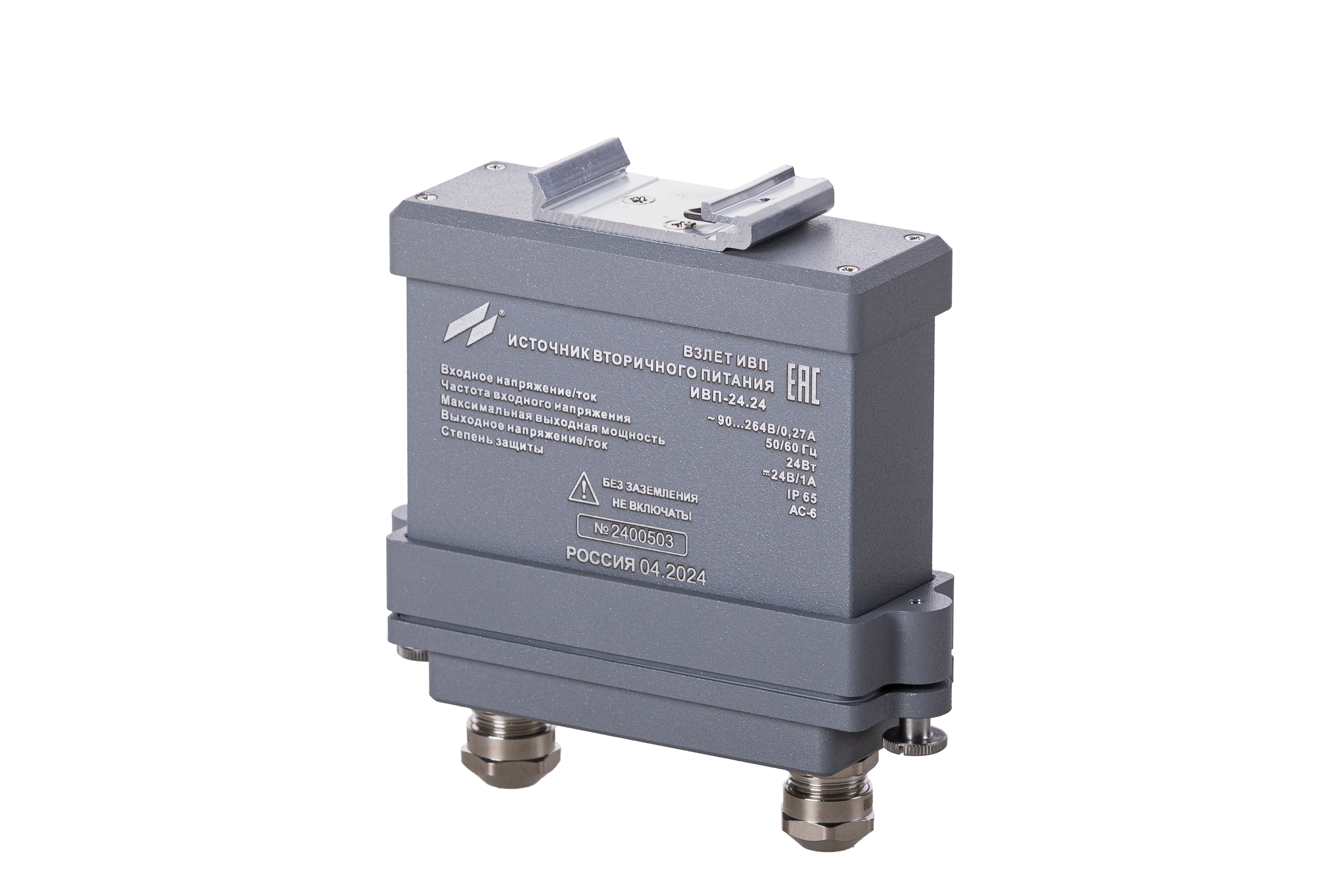

Отличительные особенности Взлет ИВП-24.24:

конструктивно выполнен в алюминиевом корпусе-радиаторе, обеспечивающем устойчивый режим работы изделия во всем диапазоне температуры окружающей среды и повышенную устойчивость к воздействию негативных факторов окружающей среды;
имеет повышенную устойчивость к перенапряжениям в сети, возникающим в результате коммутационных переходных процессов и молниевых разрядов.

Изделие соответствует:

по устойчивости к воздействию синусоидальной вибрации - группе N2 по ГОСТ Р 52931-2008;
по устойчивости к изменению атмосферного давления - группе Р2 по ГОСТ Р 52931-2008;
по устойчивости к колебаниям напряжения электропитания - 3 степени жесткости по ГОСТ Р 51317.4.14-2000;
по устойчивости к динамическим изменениям напряжения электропитания - 3 степени жесткости по ГОСТ Р 51317.4.11-2007;
по устойчивости к наносекундным импульсным помехам - 3 степени жесткости по ГОСТ 30804.4.4-2013;
по устойчивости к микросекундным импульсным помехам большой энергии - 3 степени жесткости по ГОСТ Р 51317.4.5-99;
по устойчивости к изменениям частоты питающего напряжения - 4 степени жесткости по ГОСТ Р 51317.4.28-2000;
по уровню кондуктивных помех в цепях электропитания (0,15-30МГц) классу Б по ГОСТ Р 51318.22-2006;
по уровню излучаемых помех (30-1000 МГц) классу А по ГОСТ 30805.22-2013;
по электробезопасности - I класс в соответствии с ГОСТ 12.2.007.0-75;
исполнения для ОИАЭ, соответствие классу безопасности 3 по НП-001-15, НП-022-17, НП-016-05 и НП-033-11, сейсмостойкость I категории по НП-031-01.

Технические характеристики

Характеристика	HDR-15-24	HDR-30-24	ИВП-24.24
Напряжение питания (от однофазной сети переменного тока)	(90-264)В, частота сети 50 Гц ± 15%	(90-264)В, частота сети 50 Гц ± 15%	(90-264)В, частота сети 50 Гц ± 15%
Максимальная выходная мощность, Вт	15,2	36	24
Выходное напряжение, В	=24 ± 2%	=24 ± 2%	=24 ± 2%
Ток потребления при номинальном напряжении сети и максимальной нагрузке, А	0,08	0,18	0,13
Пульсации выходного напряжения от пика до пика, не более, мВ	не более 120	не более 120	не более 120
Нестабильность выходного напряжения по сети, мВ	±48	±48	±48
Нестабильность выходного напряжения по нагрузке, мВ	±120	±120	±120
Ток срабатывания защиты от перегрузки, А	не указано	не указано	(1,1…1,5)×Iвых.макс.
КПД, не менее %	не менее 86	не менее 89	не менее 83
Прочность изоляции вход корпус/вход-выход, В	=2100/=3250	=2100/=3250	=2100/=3250
Температура окружающей среды (рабочая), °С	от минус 30 до 70	от минус 30 до 70	от 5 до 50
Степень защиты	IP40/IP65	IP40/IP65	IP40/IP65
Масса, не более кг	0,3/0,5	0,3/0,5	0,3/0,5
Габаритные размеры, мм	100×95×55/119×124×37	100×95×55/119×124×37	100×95×55/119×124×37
Способ крепления	на DIN-рейку	на DIN-рейку	на DIN-рейку
