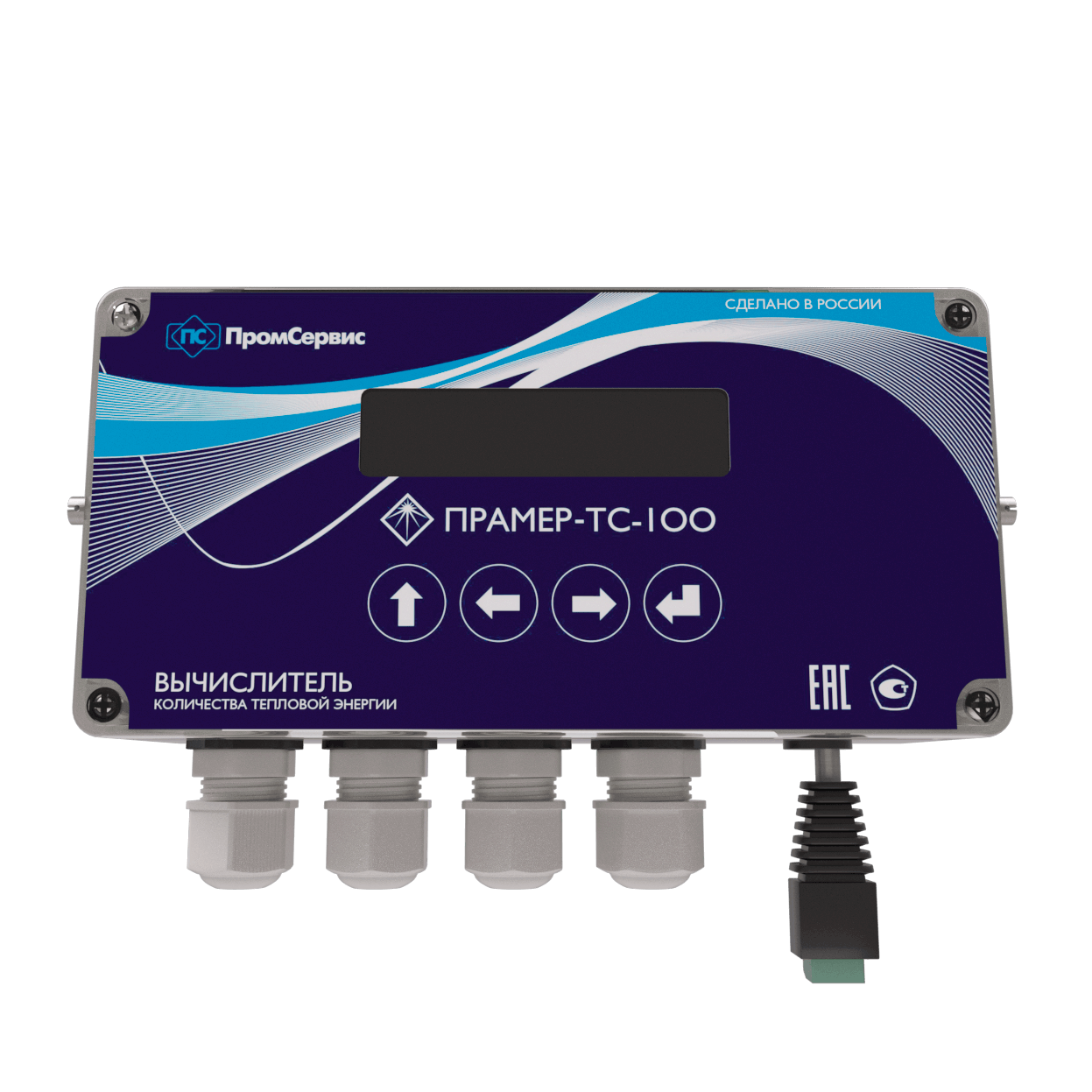

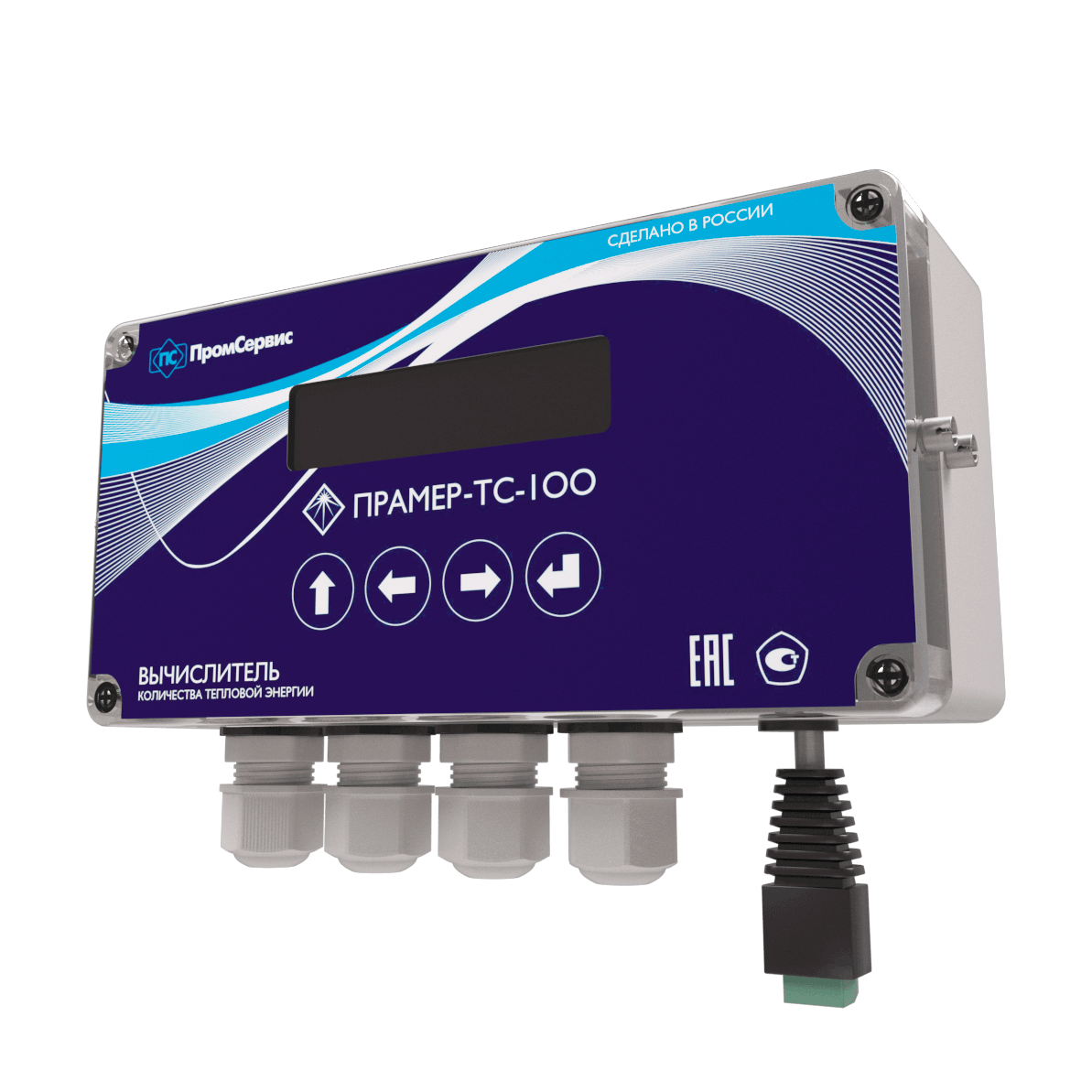

Тепловычислитель ПРАМЕР-ТС-100

ПРАМЕР-ТС-100 — тепловычислитель для открытых и закрытых систем теплоснабжения. Принимает сигналы от расходомеров, датчиков температуры (Pt100/100П) и давления, рассчитывает потреблённую тепловую энергию, объём, массу, средний расход, температуру, давление и время работы. Поддерживает многоканальное измерение, архивирование и передачу данных через USB, RS-485 и SD-карту.

Функциональные возможности:

• подключение до 5 каналов расхода, температуры и давления;
• обслуживание до 3 тепловых вводов (ТС1, ТС2, ТС3);
• расчёт тепловой энергии (Qи) и справочной энергии (Qc);
• хранение почасовых, суточных, месячных и итоговых архивов;
• индикация текущих и архивных данных на дисплее;
• передача данных через USB, RS-485, SD-карту;
• автоматическая диагностика и регистрация событий.

Технические характеристики

Характеристика	Значение
Измеряемые величины	Тепловая энергия (ГДж/Гкал), объём (м³), масса (т), средний объёмный расход (м³/ч), температуры (теплоносителя и окружающей среды), давление, разность температур, время работы
Пределы измерений	Энергия и объём: от 0 до 99999999,999; расход: до 3 600 000 м³/ч; температура теплоносителя: до 180 °C; окружающей среды: до +80 °C; давление: до 2,5 МПа
Погрешность	Энергия: ±(0,5 + Δtₘᵢₙ/Δt)% или ±(0,1 + 10/Δθ)%; объём: ±1 младшего разряда; масса: ±0,1 %; расход: ±0,1 %; температура: ±(0,027 + 0,001·Δt) °C; давление: ±0,1 %; время: ±0,01 %
Питание	От внешнего источника: 11,4–12,6 В (1,2 Вт) или автономно: 3–3,6 В
Условия эксплуатации	Температура: –10…+50 °C; влажность до 95 % (без конденсата); давление: 84–106,7 кПа
Степень защиты	IP54
Масса и габариты	Не более 0,5 кг; 160 × 118 × 55 мм
Срок службы	Не менее 15 лет
Средняя наработка на отказ	Не менее 85 000 ч
Межповерочный интервал	4 года
