Вихревой электромагнитный преобразователь расхода ВЭПС-Р
Преобразователь расхода с импульсным выходом для коммерческого и технологического учёта
Применяется в составе теплосчетчиков, расходомеров и систем контроля и автоматики. Соответствует правилам коммерческого учёта тепловой энергии, зарегистрирован в Госреестре СИ РФ № 61872-15.
Предназначен для преобразования объёмного расхода и объёма жидких сред, протекающих в наполненных трубопроводах, в выходные электрические сигналы и представления информации на внешние устройства. Может применяться как самостоятельный преобразователь внутри теплосчетчиков или интегрироваться в автоматизированные системы сбора и контроля данных. Подходит для горячего и холодного водоснабжения, коммунального хозяйства и промышленных объектов.
Модификации:
- ВЭПС-Р-ПБ1-01 — преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
- ВЭПС-Р-ПБ2-01 — преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи.
Пределы погрешности: класс 1 — ±(1 + 0,01·Gₘₐₓ/G), класс 2 — ±(2 + 0,02·Gₘₐₓ/G). Длина прямого участка трубопровода до и после прибора должна быть не менее 5×ДУ и 2×ДУ соответственно.
Конструкция и монтаж

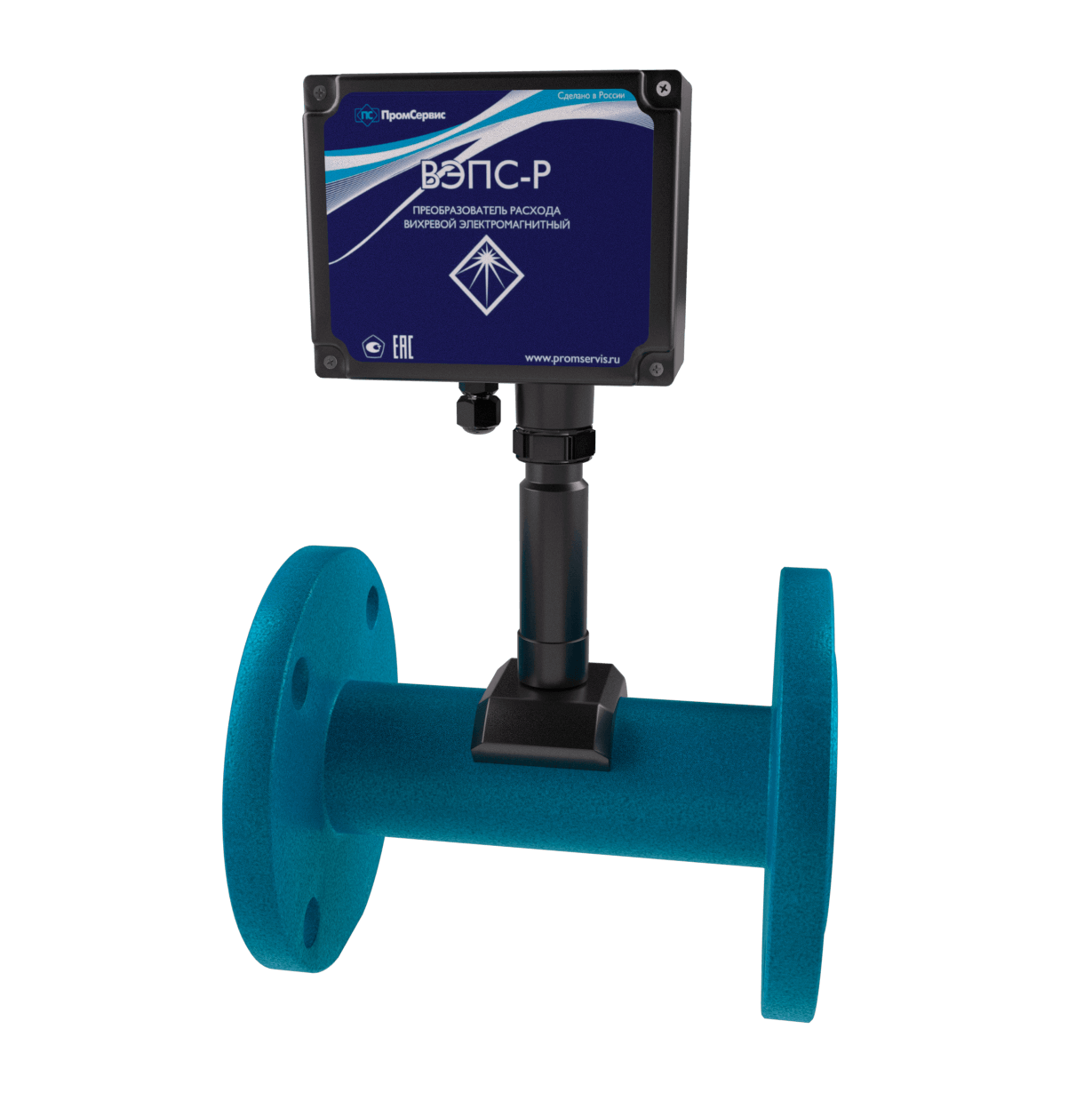

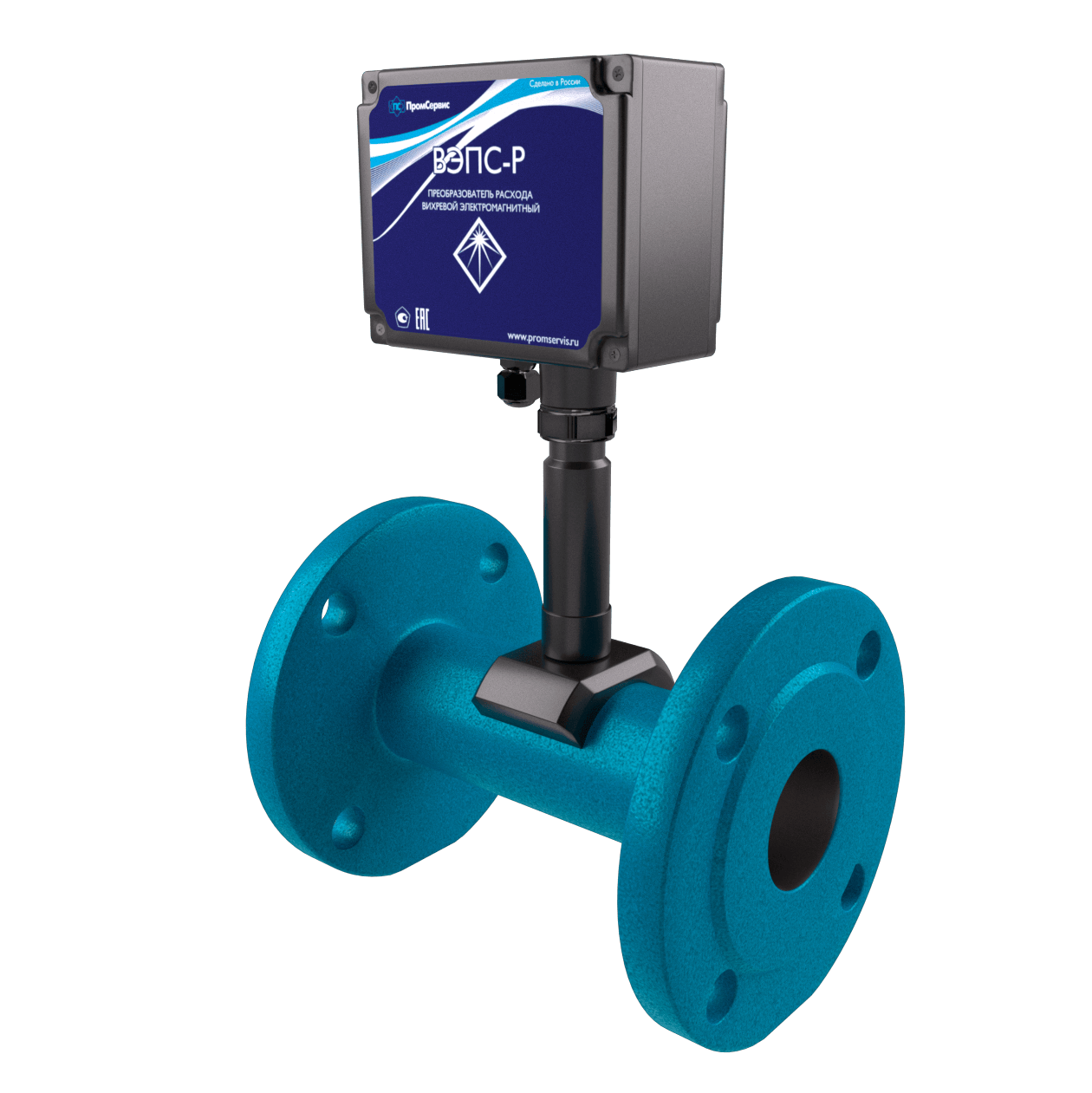

Конструкция представляет собой моноблок, включающий вихревой датчик и УФС. Муфтовое исполнение для Ду 20–40 мм, фланцевое — для Ду 50–100 мм. Материалы — нержавеющая сталь 12Х18Н10Т. Для установки предусмотрены монтажные комплекты, вставки-имитаторы и пломбируемые винты.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметры условного прохода (Ду), мм |
20; 25; 32; 40; 50; 80; 100 |
|
Температура контролируемой жидкости, °C |
от 5 до 150 |
| Модификации |
ПБ1-01: импульсный сигнал, внешнее питание, 3-проводная линия; ПБ2-01: нормированный импульс, автономное питание, 2-проводная линия |
| Погрешность |
Класс 1: ±(1 + 0,01·Gₘₐₓ/G); Класс 2: ±(2 + 0,02·Gₘₐₓ/G) |
| Требуемые прямые участки | До: ≥ 5×ДУ; После: ≥ 2×ДУ |
| Конструктив |
Моноблок: вихревой сенсор + усилитель-формирователь (УФС). Муфтовое исполнение для Ду 20–40 мм, фланцевое — 50–100 мм |
| Условия эксплуатации |
Температура: от –30 до +55 °C (ПБ1-01), –10 до +55 °C (ПБ2-01); влажность до 95 %; магнитное поле: до 400 А/м постоянного, до 40 А/м переменного |
| Материалы |
Корпус из нержавеющей стали 12Х18Н10Т; монтажные элементы — сталь |
| Монтаж | Пломбируемые винты, предусмотрены вставки-имитаторы, возможность использования монтажного комплекта |
